ExtendedShader

自 2.0.0

在阅读本页前，请确保你已了解 Minecraft Core Shader。

Photon2 和 LDLib2 使用 ExtendedShader 扩展了原版着色器，添加了：

• 几何着色器 (attach) 支持
• 额外的采样器和 uniform 变量

---

📦 如何使用

ExtendedShader JSON 与原版几乎相同。
这里展示一个使用 Texture Material 的示例。

hdr_particle.jsonparticle.vshhdr_particle.fsh

{
    "vertex": "photon:particle",
    /*
        "geometry": "<namespace>:<name>.gsh" // (1)
    */
    "fragment": "photon:hdr_particle",
    "samplers": [
        { "name": "Sampler2" },
        // 自定义采样器
        { "name": "Texture" }
    ],
    "uniforms": [
        { "name": "ModelViewMat", "type": "matrix4x4", "count": 16, "values": [1,0,0,0,0,1,0,0,0,0,1,0,0,0,0,1] },
        { "name": "ProjMat", "type": "matrix4x4", "count": 16, "values": [1,0,0,0,0,1,0,0,0,0,1,0,0,0,0,1] },
        { "name": "ColorModulator", "type": "float", "count": 4, "values": [1,1,1,1] },
        { "name": "FogStart", "type": "float", "count": 1, "values": [0.0] },
        { "name": "FogEnd", "type": "float", "count": 1, "values": [1.0] },
        { "name": "FogColor", "type": "float", "count": 4, "values": [0,0,0,0] },
        { "name": "FogShape", "type": "int", "count": 1, "values": [0] },
        // 自定义 uniform 变量
        { "name": "DiscardThreshold", "type": "float", "count": 1, "values": [0.01] },
        { "name": "HDR", "type": "float", "count": 4, "values": [0,0,0,1] },
        { "name": "HDRMode", "type": "int", "count": 1, "values": [0] }
    ]
}

1. 如有需要可附加几何着色器。

// 必须使用 330+ 版本
#version 330 core

#moj_import <fog.glsl>
// Photon2 顶点着色器辅助库
#moj_import <photon:particle.glsl>

uniform sampler2D Sampler2;
uniform mat4 ModelViewMat;
uniform mat4 ProjMat;
uniform int FogShape;

out float vertexDistance;
out vec2 texCoord0;
out vec4 vertexColor;

void main() {
    ParticleData data = getParticleData();
    gl_Position = ProjMat * ModelViewMat * vec4(data.Position, 1.0);
    vertexDistance = fog_distance(data.Position, FogShape);
    texCoord0 = data.UV;
    vertexColor = data.Color * texelFetch(Sampler2, data.LightUV / 16, 0);
}

#version 150
#moj_import <fog.glsl>

uniform sampler2D Texture;
uniform vec4 ColorModulator;
uniform float FogStart;
uniform float FogEnd;
uniform vec4 FogColor;
uniform float DiscardThreshold;
uniform vec4 HDR;
uniform int HDRMode;
uniform float Bits;

in float vertexDistance;
in vec2 texCoord0;
in vec4 vertexColor;

out vec4 fragColor;

void main() {
    float bits = max(Bits, 1.0);
    vec2 uv = (floor(texCoord0 * bits) + 0.5) / bits;
    vec4 color = texture(Texture, uv) * vertexColor * ColorModulator;

    if (color.a < DiscardThreshold) discard;

    if (HDRMode == 0) {
        color.rgb += HDR.a * HDR.rgb;
    } else {
        color.rgb *= HDR.a * HDR.rgb;
    }

    fragColor = linear_fog(color, vertexDistance, FogStart, FogEnd, FogColor);
}

与原版粒子着色器的区别：

• 在 vsh 中，使用 #moj_import <photon:particle.glsl> 和 getParticleData() 获取顶点数据。
• 在 fsh 中，添加了 HDR 颜色输出。

---

🎯 处理顶点数据

不同的 FX 对象和渲染器设置（如 GPU Instance、Additional GPU Data）可以改变顶点类型和布局。

Photon2 提供了一个辅助库，通过宏自动解析并转换输入顶点数据为可访问的格式。

更多信息：顶点格式

// 需要 GLSL 版本 330+
#version 330 core

/*
struct ParticleData {
    vec3 Position;
    vec4 Color;
    vec2 UV;
    ivec2 LightUV;
    vec3 Normal;
};

ParticleData getParticleData() {
    // (1)
}
*/

void main() {
    ParticleData data = getParticleData();
    vec3 position = data.Position;
    vec4 color = data.Color;
    vec2 uv = data.UV;
    ivec2 lightUV = data.LightUV;
    vec3 normal = data.Normal;
}

1. 内部实现，详见顶点格式。

实现细节

在顶点着色器中：

1. 确保 #version 为 330 或更高。
2. 导入 Photon2 顶点库：#moj_import <photon:particle.glsl>
3. 通过 getParticleData() 访问数据——无需手动处理内部布局。
4. Photon2 支持传递额外的 GPU 顶点数据（例如粒子生命周期、速度）。 参见：Additional GPU Data

---

🎨 扩展采样器

Photon2 提供了超出原版的额外内置采样器。
当在 JSON 中声明这些采样器时，它们不会显示在 Inspector 中。

采样器名称	描述	预览
Sampler2	光照贴图

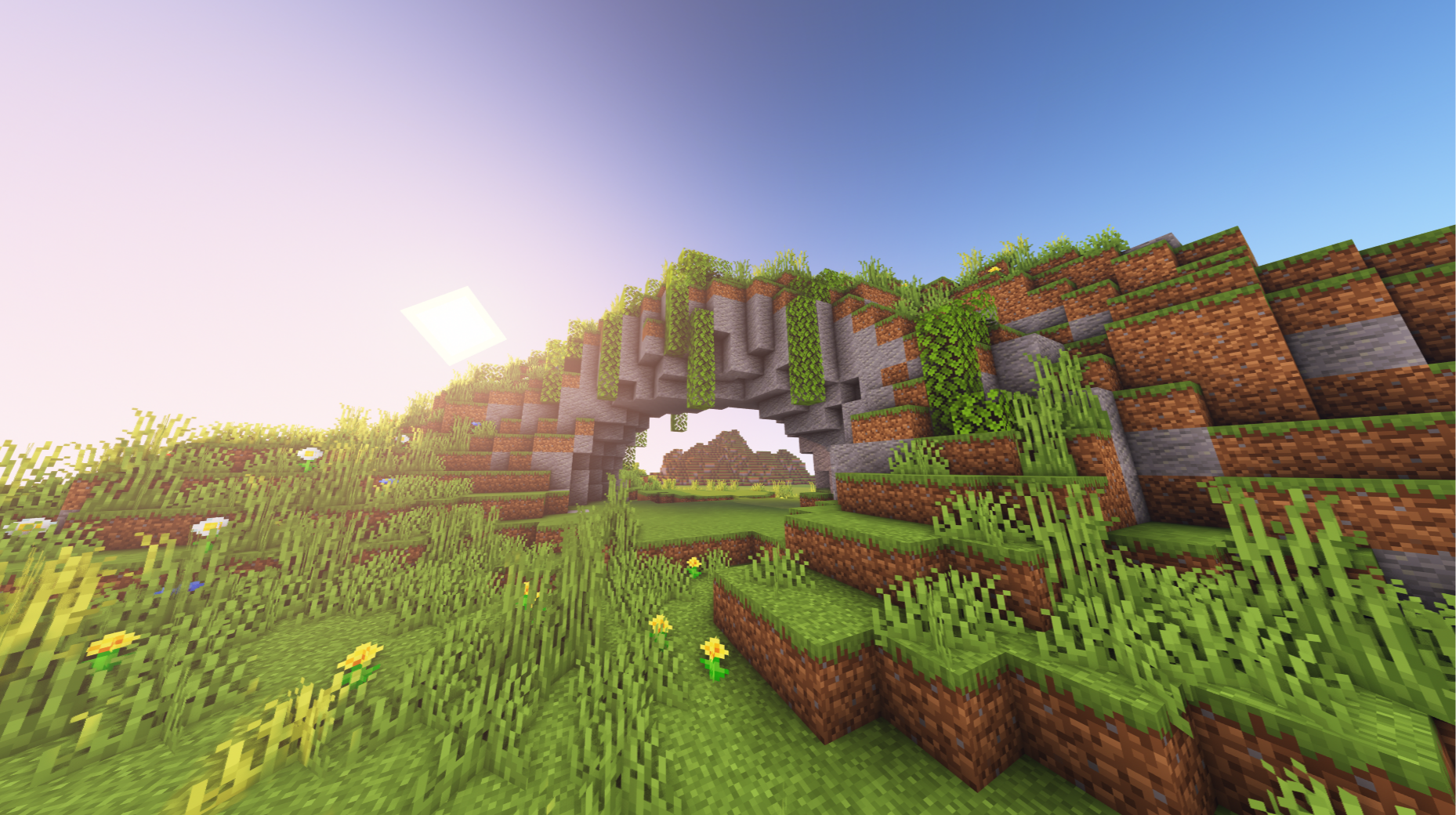

SamplerSceneColor	世界颜色

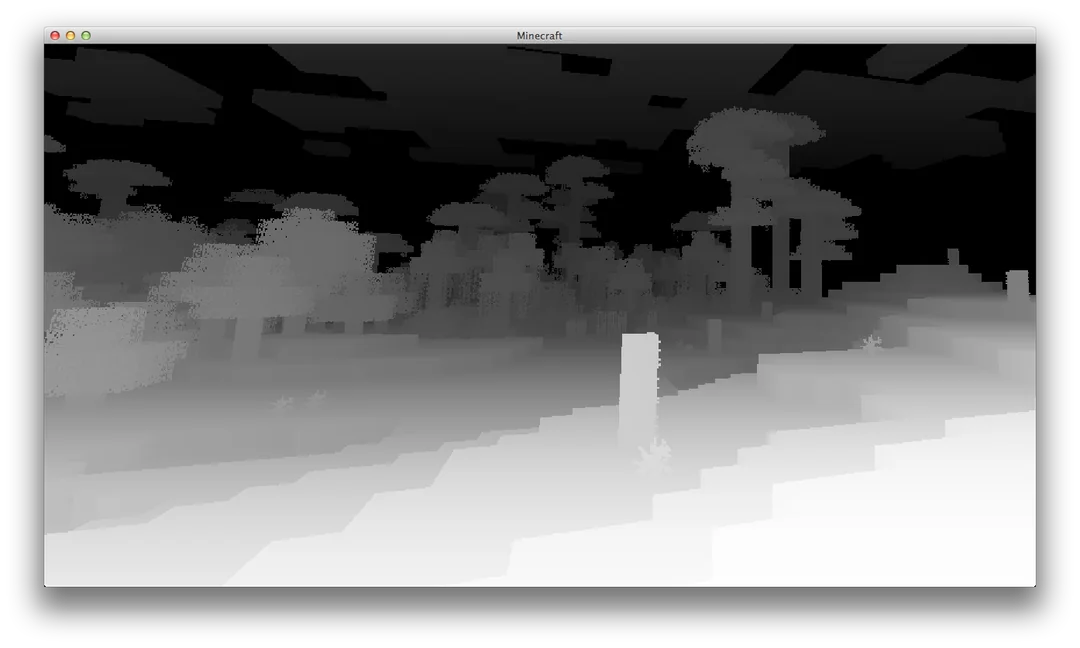

SamplerSceneDepth	世界深度
SamplerCurve	曲线采样器	-
SamplerGradient	渐变采样器	-

---

📈 SamplerCurve / SamplerGradient

特殊采样器，仅在分配了曲线或渐变时生效。
Photon2 将它们编码为 128×128 纹理，以便在着色器中采样。

#moj_import <photon:particle_utils.glsl>
/* 内部实现
const float INV_TEX_SIZE = 1.0 / 128.0;
const float MAX_U = 1.0 - 0.5 * INV_TEX_SIZE;

float getCurveValue(sampler2D curveTexture, int curveIndex, float x) {
    return texture(curveTexture, vec2(clamp(x, 0.0, MAX_U), (float(curveIndex) + 0.5) * INV_TEX_SIZE)).r;
}

vec4 getGradientValue(sampler2D gradientTexture, int gradientIndex, float x) {
    return texture(gradientTexture, vec2(clamp(x, 0.0, MAX_U), (float(gradientIndex) + 0.5) * INV_TEX_SIZE));
}
*/

uniform sampler2D SamplerCurve;
uniform sampler2D SamplerGradient;

void main() {
    float value = getCurveValue(SamplerCurve, 0, x);
    vec4 color = getGradientValue(SamplerGradient, 0, x);
}

使用方法：

• 导入辅助库：

#moj_import <photon:particle_utils.glsl>

• 调用 getCurveValue() 和 getGradientValue() 获取值。

---

🛠 扩展 Uniforms

Photon2 在原版核心着色器的基础上添加了更多内置 uniform 变量。

---

📋 原版内置 Uniforms

名称	类型	描述
ModelViewMat	mat4	模型视图矩阵
ProjMat	mat4	正交投影矩阵（宽=窗口，高=窗口，近=0.1，远=1000）
ScreenSize	vec2	帧缓冲区宽度和高度（像素）
ColorModulator	vec4	最终颜色乘数
FogColor	vec4	雾颜色与密度（alpha = 密度）
FogStart	float	雾起始距离
FogEnd	float	雾结束距离
FogShape	int	雾模式
GameTime	float	标准化游戏时间（0–1，每 20 分钟循环一次）
GlintAlpha	float	闪光强度（0–1）

---

📋 Photon2 内置 Uniforms

名称	类型	描述
U_CameraPosition	vec3	摄像机世界坐标
U_InverseProjectionMatrix	mat4	预计算的 ProjMat 逆矩阵
U_InverseViewMatrix	mat4	预计算的 ModelViewMat 逆矩阵
U_ViewPort	vec4	视口(x, y, w, h) 自 2.1.3.a 起
